RCE系列

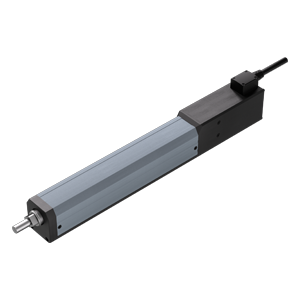

RCE 系列是大寰自主研發生產的微型出桿型電缸，擁有高能量密度、大負載和緊湊精巧的體積，可適用于各種不同的應用場景，完成復雜的取放、排列、搬運等任務。
聯系我們
RCE 系列是大寰自主研發生產的微型出桿型電缸，擁有高能量密度、大負載和緊湊精巧的體積，可適用于各種不同的應用場景，完成復雜的取放、排列、搬運等任務。
聯系我們
載.png){kind=icon}
高剛性結構設計+高性能直線導軌，水平方向最大負載達8kg，負載能力領先市面上同類產品。
采用電機和驅控內嵌式設計，整體結構小巧緊湊，本體寬度僅為 35mm，支持多面安裝，可簡單快捷部署在狹小空間。
.png){kind=icon}
配置高性能伺服電機+精密滾珠絲桿，滑臺運動速度快，最大速度可達270mm/s，最大加速度可達0.3G，重復定位精度達0.02mm，滿足多種運動模式。
| RCE-3M | RCE-5 | ||||||
|---|---|---|---|---|---|---|---|
 |  |
||||||
| 本體寬幅 | 35mm | 45 mm | |||||
| 總行程 | 30，50mm | 100-800 mm(50間隔) | |||||
| 絲桿導程 | 1mm | 2mm | 4mm | 6mm | 5 mm | 10 mm | 20 mm |
| 額定推力 | 200N | 100N | 50N | 30N | 320 N | 160 N | 80 N |
| 最小推力 | 60N | 30N | 15N | 9N | 96 N | 48 N | 24 N |
| 最大速度 | 50mm/s | 100mm/s | 200mm/s | 300mm/s | 250 mm/s | 500 mm/s | 1000 mm/s |
| 最大加速度 | 2000mm/s2 | 3000mm/s2 | 3000mm/s2 | 3000mm/s2 | |||
| 最大可搬重量-水平 | 8kg | 6kg | 3kg | 2kg | 35 kg | 25 kg | 15 kg |
| 最大可搬重量-垂直 | 2kg | 1.5kg | 0.75kg | 0.5kg | 10 kg | 5 kg | 2.5 kg |
| 位置重復精度 | ±0.02(滾軋絲桿) ±0.005(研磨絲桿) | ±0.02(滾軋絲桿) ±0.005(研磨絲桿) | ±0.005(研磨絲桿) | ±0.005(研磨絲桿) | ±0.02 ±0.005(研磨絲桿) |
||
| 空轉行程 | 0.1mm以下 | 0.1mm以下 | |||||
| 出杠 | \ | φ22mm | |||||
| 重量 | 0.47kg（行程30mm） 0.55kg（行程50mm） | \ | |||||
| 通訊協議 | 內置：Modbus RTU(RS485),Digital I/O 外置：選擇的控制器決定 | 外置控制器決定 | |||||
| 額定電壓 | 24 V DC ±10% | 24 V DC ±10% | |||||
| 額定電流 | 1.5A(額定)/ 3.0A(峰值) | 4.5A(額定)/ 13.5A(峰值) | |||||
| 額定功率 | 36W | 100W | |||||
| 防護等級 | IP40 | IP40 | |||||
| 推薦使用環境 | 0~40°C，＜85% RH | 0~40°C，＜85% RH | |||||
| 符合國際標準 | CE，F(xiàn)CC，RoHS | CE，F(xiàn)CC，RoHS | |||||
